Posted by Представляем вашему вниманию TwinScene – новый продукт в экосистеме платформы «Центральный Пульт», развиваемой компанией «РОССИННО». TwinScene – не очередной редактор схем или графическая библиотека для задач мониторинга, а визуальная среда для создания полноценных цифровых двойников, где каждый объект и связь между ними дышат реальными данными.
Что скрывается за фразой «цифровой двойник»?

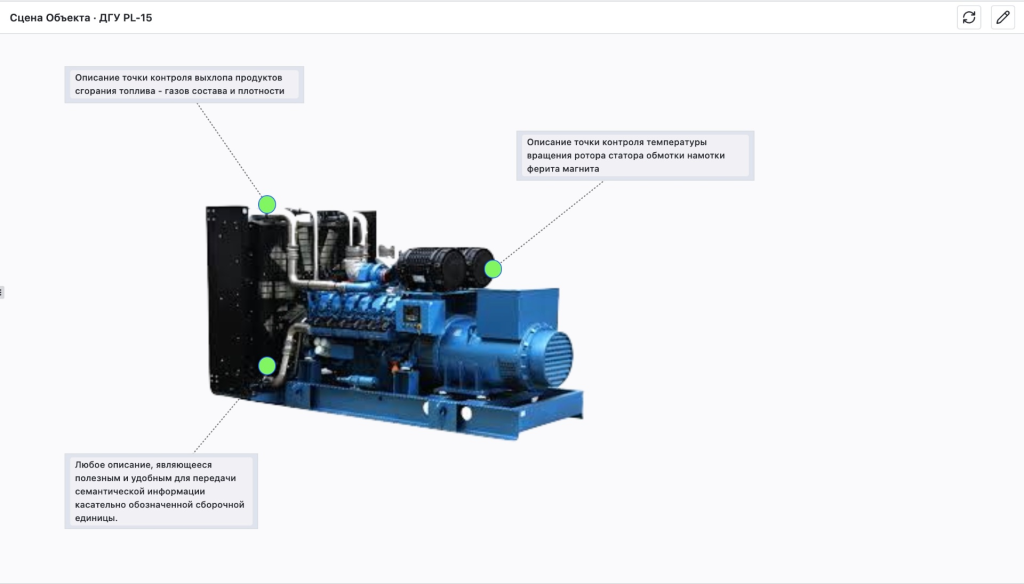

В визуальном редакторе TwinScene цифровой двойник – не просто модель с текстурами, а функциональная интерактивная сцена, в которой:

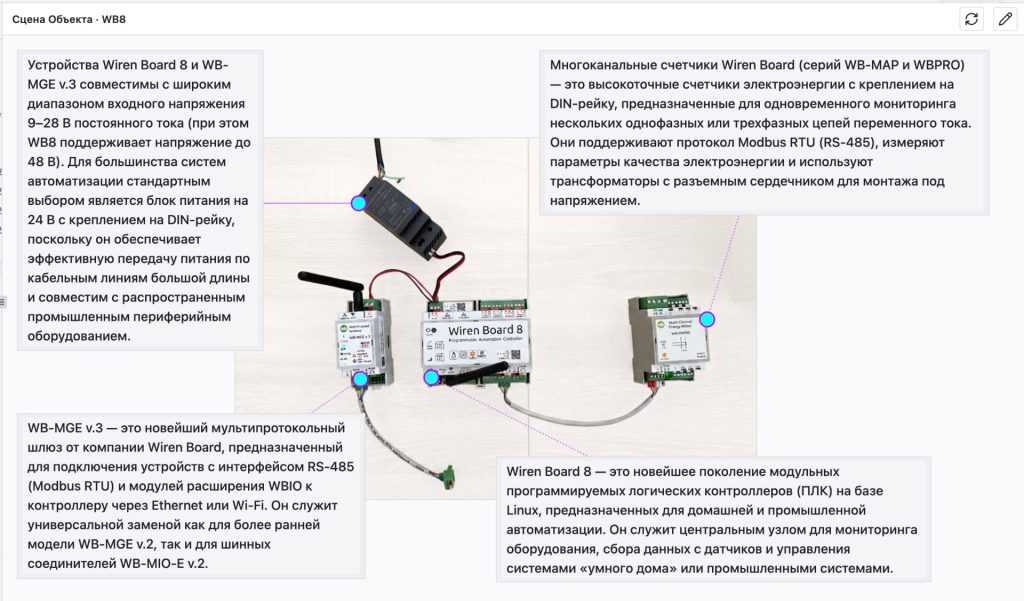

- каждый объект (телекоммуникационная стойка, ДГУ, ИБП, коммутатор, насос, кондиционер) привязан к реальным метрикам платформы мониторинга и управления «Центральный Пульт» (данные собираются и классифицируются из существующих автоматизированных систем управления и мониторинга или напрямую с контроллеров и оборудования)
- состояние объекта отображается цветом, рамкой, пиктограммой – так, как удобно дежурным и операторам в конкретном сценарии внедрения
- связи между объектами также окрашиваются по статусу (например, красная линия между вышедшим из строя ИБП и обесточенной стойкой)

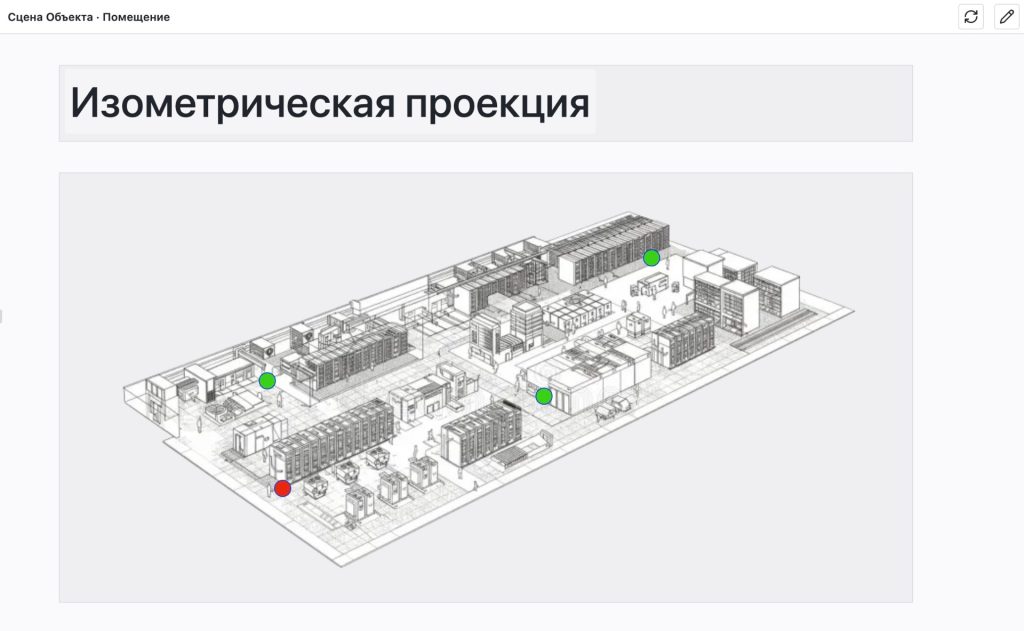

При этом сама сцена может быть построена поверх любого плана или чертежа – загружаем графический файл со схемой этажа (фоновый элемент), расставляем оборудование и получаем готовую операторскую панель.
Как это работает с «Центральным Пультом»: без магии, но с удобством
TwinScene не собирает данные мониторинга, получая их через развитый API платформы «Центральный Пульт» (SAYMON). Достаточно один раз настроить соответствие вида «Объект на сцене» → «Идентификатор элемента инфраструктуры в SAYMON», и далее все происходит автоматически:
1. Периодический опрос статусов (или WebSocket).
2. Перекрашивание объектов и связей в соответствии со статусом и назначенными цветами.
3. Отображение накопленной статистики (например, цвет линии, показывающий не мгновенный статус, а процент простоя за сутки).
Такой функционал позволяет отделить визуализацию от сбора данных – от «Центрального Пульта» здесь требуется отдавать актуальные состояния и метрики наблюдаемых объектов.
Погружение в возможности
1. Живые схемы вместо статики
Часть статических изображений – всего лишь контур, TwinScene работает с иерархической объектной моделью, где каждый размещенный элемент представляет собой полноценную сущность
- с правилами приема и классификации данных
- правилами окраски классифицированного состояния
- статистикой изменения параметров и состояний
Геометрия и стиль отображения объектов могут изменяться через API, адаптируя схему под оперативные и статистические данные, формируя анимацию.
2. Связи с интеллектом
Связь между объектами – это не просто линия на холсте, она умеет:
- автоматически перестраиваться при перемещении объектов
- отображать статус, агрегированный из состояний связанных объектов
- менять толщину, цвет и тип линии по условиям
- служить визуализацией потока данных или энергии
3. Массовое редактирование для крупных инфраструктур
Множество элементов на экране? Не проблема. TwinScene превращает часы ручной работы в несколько кликов мышью, позволяя:
- выделить группу объектов
- выровнять их по вертикали/горизонтали
- распределить объекты с равным шагом
- массово сменить стиль, привязку, подпись

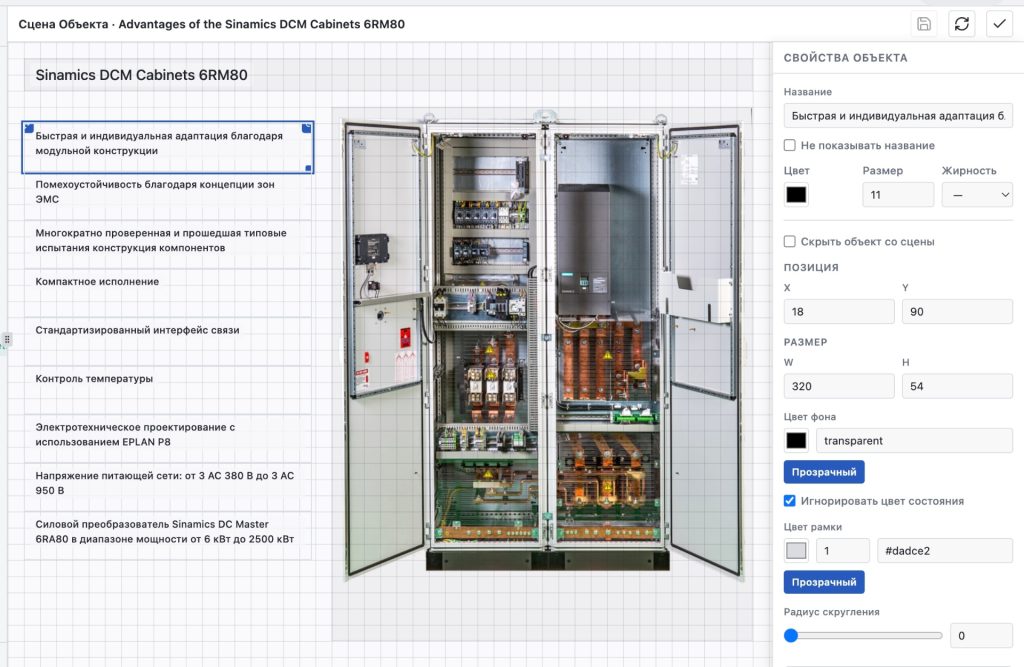

4. Клонирование и библиотеки
Созданное один раз сложное отображение с назначенной логикой окраски и набором правил можно легко клонировать или сохранить в библиотеке для последующего использования.
В новой сцене достаточно кликнуть на элемент библиотеки, и все настройки подтянутся автоматически. Библиотека хранится внутри браузера – на рабочем месте редактора сцены.
5. Работа с большой сценой
Холст масштабируется практически без ограничений при работе со сценами из тысяч объектов и связей между ними. Для сложных представлений поддерживается множественный выбор, связи и библиотеки шаблонов.
6. Снапшоты и автосохранение
Редактор ведет историю изменений, предоставляет возможность привычных Ctrl-Z. Сцена с заданной периодичностью автоматически сохраняется в локальное хранилище и можно восстанавливать настройки в горизонте изменений. Кроме того, можно создавать именованные снапшоты сцены и при необходимости их активировать.
7. Импорт/экспорт и интеграция
- экспорт сцены в формате JSON для резервного сохранения, передачи другому администратору или версионирования в Git
- импорт сцены в новую или текущую инсталляцию TwinScene
- возможность встраивать готовые сцены в другие веб-приложения
Кому необходим TwinScene
- центры мониторинга и диспетчерские – визуальные панели состояния инженерной и ИКТ-инфраструктуры (цифровой инфраструктуры)
- эксплуатация зданий и дата-центров – планы этажей, серверных, стоек, ДГУ, ИБП, систем охлаждения и электропитания
- промышленные предприятия – производственные линии, агрегаты, технологические зоны и связи между ними
- телекоммуникации и медиа – сетевые узлы, аппаратные, транспортная инфраструктура и объекты связи
- интеграторы и разработчики – создание отраслевых интерфейсов
Какой эффект дает TwinScene
- сокращение времени реакции на аварии – оператор видит не просто список событий, а расположение и взаимосвязи объектов на реальной схеме инфраструктуры
- снижение нагрузки на инженеров – TwinScene уменьшает необходимость держать в голове структуру инфраструктуры, расположение оборудования и взаимосвязи систем
- быстрое обучение новых сотрудников – новый инженер начинает ориентироваться в инфраструктуре значительно быстрее благодаря живой визуальной модели
- актуальные схемы вместо «мертвой документации» – в большинстве организаций схемы устаревают через 3–12 месяцев после создания, TwinScene связан с объектной моделью SAYMON и автоматически поддерживает сцену актуальной
- повышение качества эксплуатации – оператор получает единое визуальное представление объекта, текущее состояние оборудования, метрики и связи между компонентами
- прозрачность для руководства – решение создает понятные визуальные представления инфраструктуры для руководителей эксплуатации, диспетчерских служб, ситуационных центров, заказчиков и подрядчиков
Технические детали, о которых спросят инженеры
- программный стек – React, TypeScript
- взаимодействие с «Центральным Пультом» через REST API
- форматы подложек JPG / PNG / SVG (векторные масштабируются без потери качества)
Пример из жизни: как это выглядит в дата-центре
Оператор загружает поэтажный план серверной, расставляет на нем 50 телекоммуникационных стоек, связывает каждую с метриками «Центрального Пульта» (температура в зоне стойки, статус ИБП, нагрузка), между стойками и ДГУ проводятся линии «электропитание».
В обычный день все стойки окрашены в зеленый цвет, а при аварии ДГУ:
- объект «ДГУ» становится красным
- линии от ДГУ к ИБП и стойкам тоже «краснеют»
- оператор видит не просто отдельное сообщение, а масштаб аварии непосредственно на плане
- нажав на «красную» стойку, можно открыть детальную панель с журналом событий по затронутому аварией оборудованию
И все это – без программирования, посредством настройки в удобном визуальном редакторе.
Превратите план в живое отражение вашей цифровой инфраструктуры. TwinScene – это не схемы, а цифровая реальность, которая меняет цвет под ударами судьбы. Или при отказе одного блока питания.
Приглашаем подробнее ознакомиться с возможностями решения на специальном сайте, связаться с командой и запросить детальную демонстрацию.
